Nobur araçları nasıl çalışır:

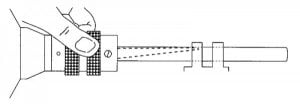

| 1 | Takım, kesme bıçağı uzatılmış konumdayken bir iş mili içinde çalışıyor olmalıdır. Takım, iş parçasına beslenir. İlk duvarın dış kenarındaki çapak hızlı ve kolay bir şekilde çıkarılır. |

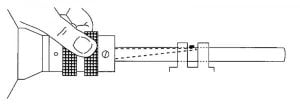

| 2 | Kayar manşon, bıçağı geri çekmek için geriye doğru hareket ettirilir. İş parçası öyle bir konuma ilerletilir ki, bıçak, manşonun ileri doğru hareketiyle tekrar uzatıldığında, iki duvar arasında uzanacaktır. İlk duvarın iç kenarındaki çapak daha sonra kolayca çıkarılır. |

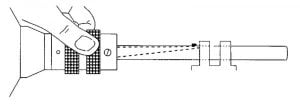

| 3 | Aletin devam eden ilerlemesi, ikinci duvarın iç kenarının çapaklarının alınmasına izin verir. Manşon, bıçağı ikinci duvardaki delikten geçebilecek şekilde geri çekmek için bir kez daha geriye doğru hareket ettirilir. Bıçak, ikinci duvarın dış kenarının çapaklarını almak için tekrar uzatılır. |
Tasarım özellikleri

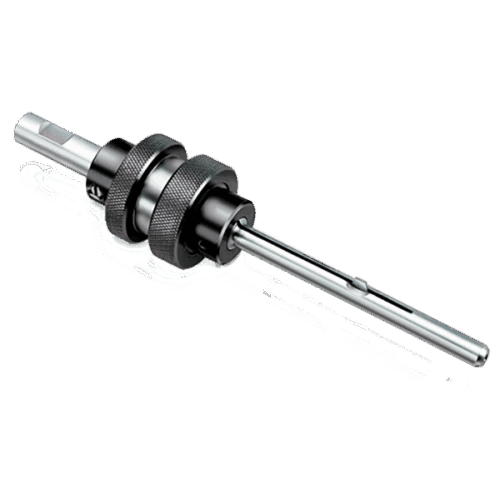

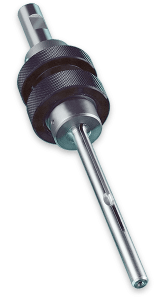

Nobur Aleti, bıçağın hızlı ve kolay bir şekilde manuel olarak geri çekilmesine ve uzatılmasına izin veren, bilyeli yataklara monte edilmiş, serbest yuvarlanan tırtıklı bir kovana sahiptir. Pilot, uzun takım ömrü için krom kaplamalıdır. Standart boyutlar 3/32 ila bir inç (2,38 ila 25,4 mm) arasındadır. Çalışma uzunlukları 9/16 ila 4-3 / 4 inç (14,28 ila 120,65 mm) arasındadır.
Bıçak Seçenekleri
Kesişen delik uygulamaları için üç farklı bıçak seçeneği mevcuttur. Bıçak seçimi, iki deliğin çaplarının oranına bağlıdır (bkz. Nobur Kılavuzu).
Blade Verileri
Nobur aletleri için bıçaklar sertleştirilmiş ve hassas taşlanmış yüksek hız çeliğinden üretilmiştir. Üç stil mevcuttur: standart ve iki değiştirilmiş tasarım (uygulama parametreleri için aşağıya bakın). Kesişen delikler dışındaki uygulamalar için standart bıçak kullanılır.
Kesişen delik uygulamaları için bıçaklar
Kesişen delikler bazen Nobur aletini standart bıçakla kullanırken sorun yaratabilir. Aşağıdaki yönergeler geçerlidir: Daha büyük olan “B” deliğinin 12 veya daha küçük delik “A” dan daha fazla olduğu kesişen delik uygulamaları için standart bıçaklar kullanılabilir (şekle bakın).
Aşağıdaki koşulların mevcut olduğu kesişen delik uygulamaları için modifiye edilmiş standart bıçaklar stokta mevcuttur:
- Daha büyük “B” deliğinin çapının daha küçük delik “A” dan 6 ila 12 kat daha büyük olduğu kesişen delikler için değiştirilmiş bıçak No. 1 önerilir.
- Daha büyük “B” deliğinin daha küçük delik “A” dan 2-3 / 4 ila 6 kat daha büyük olduğu kesişen delikler için değiştirilmiş bıçak No. 2 önerilir. (25-75 RPM arasındaki çalışma hızları, bu kesişen delik çapı oranları aralığındaki uygulamalar için de önerilir.)
Not: Nobur aracı, daha düşük çap oranları veya kare olarak kesişmeyen delikler için önerilmez.
Alet ayarı ve çalıştırma önerileri
Araç operasyonu
Nobur Tools bir matkap presi, torna tezgahı veya herhangi bir dönen mil üzerinde çalıştırılabilir.
Malzeme Tipleri
Nobur araçları çelik, paslanmaz çelik, pirinç, bronz, alüminyum veya hemen hemen her türlü demir içeren veya içermeyen malzemeye uygulanabilir.
Hızları
Nobur aleti için düşük çalışma hızları önerilir. Daha büyük takım boyutları ve ağır parçalar için gereken daha düşük hızlarla 50 ila 650 RPM aralığı önerilmektedir.
Yüksek iş mili hızları, çapağı gidermek için aletin yalnızca üç veya dört dönüşü gerektiğinden, daha hızlı üretime neden olmaz. Yüksek iş mili hızları, bıçak kenarını köreltebilir, pilot şaftında aşırı aşınmaya neden olabilir veya titreşime neden olabilir. Parça gerektiği gibi desteklenmelidir.
