Mikro Limit

Precyzyjne pogłębianie

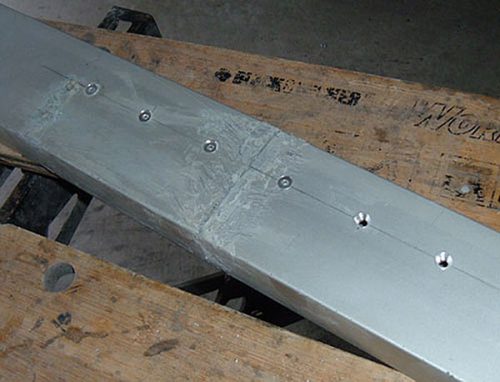

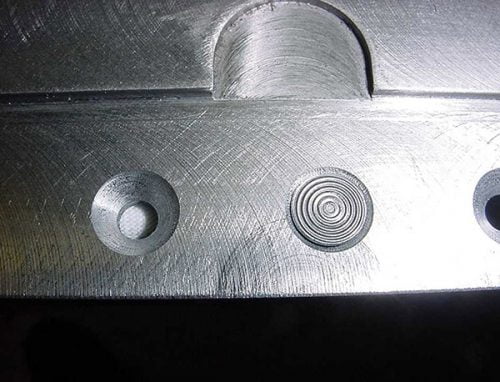

Micro-Limit to narzędzie do precyzyjnego pogłębiania z kontrolą głębokości. Narzędzie składa się z prowadzonego pogłębiacza i napędu z regulacją kontroli głębokości, odpowiednie do ręcznych narzędzi elektrycznych lub obrabiarek.

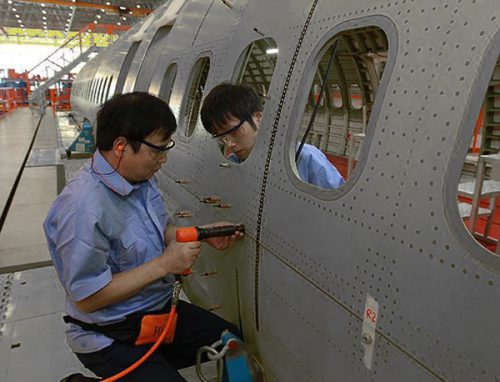

Tarcza Micro-Limit została zaprojektowana i wyprodukowana do solidnej produkcji z powtarzalną dokładnością. Obciążenie nacisku jest przenoszone na łożyska kulkowe poprzez hartowany stalowy pierścień oporowy. Wał napędowy porusza się na łożyskach igiełkowych. Ta konstrukcja sprawia, że nasz napęd jest najbardziej wytrzymałym w branży i jest preferowanym narzędziem do pogłębiania w przypadku wysokich wymagań produkcyjnych, takich jak przygotowanie otworów pod nity w produkcji samolotów.

Trzy modele napędów obejmują szeroki zakres rozmiarów otworów. Regulacja odbywa się w krokach co 0,001 cala (0,025 mm).

Standart Araç Özellikleri

ARAÇ NUMARASI	DELİK BOYUTLARI ARALIĞI		ŞAFT ÇAPI		TOPLAM UZUNLUK		BOYUT A		BOYUT B
ARAÇ NUMARASI	İÇİNDE.	MM	İÇİNDE.	MM	İÇİNDE.	MM	İÇİNDE.	MM	İÇİNDE.	MM
CP-04	.062-.078	1.57-1.98	0.061	1.55	3.00	76.2	0.08	2.11	0.22	5.56
CP-05	.078-.094	1.98-2.39	0.077	1.96	3.00	76.2	0.08	2.11	0.22	5.56
CP-06	.093-.109	2.36-2.77	0.092	2.34	4.00	101.6	0.09	2.36	0.25	6.35
CP-07	.109-.125	2.77-3.17	0.108	2.74	4.00	101.6	0.09	2.36	0.25	6.35
CP-08	.125-.140	3.17-3.55	0.124	3.14	4.00	101.6	0.13	3.30	0.30	7.62
CP-09	.140-.156	3.55-3.96	0.139	3.53	4.00	101.6	0.13	3.30	0.30	7.62
CP-10	0,156-.172	3.96-4.36	0.155	3.93	4.00	101.6	0.13	3.30	0.30	7.62
CP-11	.172-.187	4,36-4,74	0.171	4.34	4.00	101.6	0.13	3.30	0.30	7.62
CP-12	.187-.203	4.74-5.15	0.186	4.72	4.00	101.6	0.13	3.30	0.37	9.39
CP-13	.203-.219	5,15-5,56	0.202	5.13	4.00	101.6	0.13	3.30	0.37	9.39
CP-14	0,219-.234	5.56-5.94	0.218	5.53	4.00	101.6	0.25	6.35	0.50	12.70
CP-15	0,234-.250	5,94-6,35	0.233	5,91	4.00	101.6	0.25	6.35	0.50	12.70
CP-16	.250-.266	6,35-6,75	0.249	6.32	4.00	101.6	0.25	6.35	0.50	12.70
CP-17	0,266-.281	6.75-7.13	0.265	6.73	4.00	101.6	0.25	6.35	0.50	12.70
CP-18	0,281-.297	7,13-7,54	0.280	7.11	4.00	101.6	0.25	6.35	0.50	12.70
CP-19	.297-.313	7,54-7,95	0.296	7.51	4.00	101.6	0.29	7.36	0.54	13.71
CP-20	0,313-.328	7,95-8,33	0.312	7,92	4.00	101.6	0.29	7.36	0.54	13.71
CP-21	.328-.343	8,33-8,71	0.327	8.30	4.00	101.6	0.29	7.36	0.54	13.71
CP-22	0,343-.359	8.71-9.11	0.342	8.68	4.00	101.6	0.29	7.36	0.54	13.71
CP-23	0,359-0,375	9.11-9.52	0.358	9.09	4.00	101.6	0.29	7.36	0.54	13.71
CP-24	0,375-0,390	9.52-9.9	0.374	9,49	4.43	112.5	0.32	8.12	0.55	13.97
CP-25	.390-.406	9,9-10,31	0.389	9,88	4.43	112.5	0.32	8.12	0.55	13.97
CP-26	.406-.422	10.31-10.71	0.405	10.28	4.43	112.5	0.32	8.12	0.55	13.97
CP-27	.422-.437	10.71-11.09	0.420	10.66	4.43	112.5	0.32	8.12	0.55	13.97
CP-28	.437-.453	11.09-11.5	0.436	11.07	5,50	139.7	0.35	8.89	0.62	15.74
CP-29	.453-.468	11.5-11.88	0.452	11.48	5,50	139.7	0.35	8.89	0.62	15.74
CP-30	0,468-.484	11.88-12.29	0.467	11.86	5,50	139.7	0.35	8.89	0.62	15.74
CP-31	.484-.500	12.29-12.7	0.483	12.26	5,50	139.7	0.35	8.89	0.62	15.74
CP-32	.500-.515	12.7-13.08	0.499	12.67	7,00	177.8	0.38	9,65	0.68	17.27
CP-33	.515-.531	13.08-13.48	0.514	13.05	7,00	177.8	0.38	9,65	0.68	17.27
CP-34	.531-.547	13.48-13.89	0.530	13.46	7,00	177.8	0.38	9,65	0.68	17.27
CP-35	.547-.563	13,89-14,3	0.545	13.84	7,00	177.8	0.38	9,65	0.68	17.27
CP-36	.563-.578	14.3-14.68	0.562	14.27	7,50	190.5	0.42	10.66	0.82	20.82
CP-37	.578-.594	14.68-15.08	0.577	14.65	7,50	190.5	0.42	10.66	0.82	20.82
CP-38	.594-.609	15.08-15.46	0.593	15.06	7,50	190.5	0.42	10.66	0.81	20.57
CP-39	.609-.625	15.46-15.87	0.608	15.44	7,50	190.5	0.42	10.66	0.81	20.57
CP-40	.625-.641	15.87-16.28	0.624	15.84	7,50	190.5	0.45	11.43	0.88	22.35
